一、系统需求——站房建设及配套设施基本要求

（一）确定站房位置

如希望尽快确定站房所处的地理位置时，选址应考虑：

1.站房地址应保证供水（自来水）、供电（附近的企业、村庄）方便及道路畅通，不适合供水、供电、道路太远的位置。

2.确定站点河流断面代表意义，如：市－市交界、县－县交界、省界等。

3.确定2个备选建站地址并确定其地理名称，在地图中标出其比较准确的位置。

4.确定托管站名称。

5.考虑城市、农村、水利等建设发展的影响，站房地址处应有稳定的水深和河流宽度，保证点位水质水位数据的长期连续。

（二）站房主体设置

1.站房仪器间基本配置为：45㎡（其中净宽度大于5.0米）。

2.站房结构：砖混结构。可以建成平房或者二层楼房机构，防滑瓷砖铺地。

3.站房地面高度：根据当地水位变化情况而定。站房地面标高（±0.00）能够抵御50年一遇的洪水。易受洪水浸入的地方可以考虑采用高架式站房。

4.站房内净空高度为2.8米。

5.辅助设施：站房的避雷系统和地线系统以及采水设施和给水、排水等也与站房建设同步进行。

6.站房式样：外观美观大方，结构经济实用。

（三）站房基础及外环境设置

1.站房根据当地地质情况建设，做好地基处理。

2.站房外地面将做相应的平整工作，并适当绿化，使周围干净整洁，有利于排水。

3.站房设置排水系统，排入采水点下游，排水点与采水点间的距离大于10米

4.站房有防鼠害能力

5.站房暖通：仪器间内有空调设备，室内温度可保持在18-28℃，湿度在60%以内。室内环境温度、相对湿度等符合ZBY120-83工业自动化仪表工作条件的要求。空调具有来电自动复位功能和除湿功能。因站房为全封闭式结构，为了防止夏季因停电或空调故障而导致空内温度过高，将在站房侧壁增加换气扇，以减少仪器受高温的影响

（四）站房仪器间设置

1.室内地面铺设地面砖，防水、防滑，站房地面朝向排水孔的方面有一定的坡度。同时仪器固定架附近设有排水沟（深度150mm，宽度150mm）和地漏，可使室内积水顺利排出。

2.仪器间内清洁水源采用自来水，管道接口（DN20）装有截止阀。不具备自来水的地方将考虑打井（加过滤设备）或增设水处理装置。

3.房内设有实验工作台（桌），台上用于摆放日常便携仪器等。台下有工作柜，便于放置试剂。房内备有上下水、洗手池等。

4.站房接地：在站房建设时同步考虑站房接地系统，在站房内设有接地的地线端子排

（五）供电等配套设施设置

1.电源线引入方式符合相关的国家标准，穿墙时采用穿墙管。

2.设置站房总配电箱，箱中有电表及空气总开关。在总配电箱处进行重复接地，确保零、地线分开，其间相位差为零，并在此安装电源防雷设备。

3.用电量：①仪器设备及控制用电为单相（220V），1路2KW（TOC），1路3KW（其他仪器）；②仪器间空调及站房照明、生活用电为单相（220V）：3KW；③水泵用电一般也为单相（220V）：1～2KW。

4.电源动力线和通讯线、信号线相互屏蔽，以免产生电磁干扰。

（六）站房给排水设置

1.站房建设时必须同步考虑采水方式（栈桥式、浮筒式、直埋式等）建设。

2.样品水：采用自吸泵将被监测水样采入自动监测站站房内供仪器进行分析。采水管路室外部分采用护管直埋或地沟铺设方式，埋没深度在50CM以下。

3.采水管路进入站房的位置靠近仪器安装的墙面下方，并于高出地面5CM处设PVC或钢保护套（DN150）。

4.排水：站房内所有排水均汇入排水总管道，并经外排水管道排入相应排水点；排水总管径不小于DN100，以保证排水畅通，并采取了适当防冻措施。排水管出水口高于河水最高水位，并且设在采水点下游。

5.站房内设置一个供仪器设备专用的排水管道接口，采用DN100的PVC管或钢管，排水管道高出地面5CM。

（七）水质自动监测系统建设要求

1.系统具有实用性、先进性、专业性、开放性、安全性、集成性和经济性。

2.总体结构先进合理，具有很强的兼容性和可扩展性。

3.监测参数分析方法符合国家、行业现行的有关技术标准和规范。

4.总体布局及取样方式合理，可反映水质变化情况。

5.废液排放安全处理，避免二次污染。

6.数据自动采集、处理、存储及传输。

7.站房设计、设备布置、管线布局合理美观。

8.系统的防雷、避雷安全。

9.操作应用软件具有良好的开放性、扩展性，便于维护及升级。

二、系统描述

（一）水质自动监测子站系统组成

1.采水单元（采水管线路、采水浮筒及采水泵等）；

2.配水单元（提供满足各种仪器要求的压力、流量、水质条件的水样）；

3.分析单元（标准监测项目：水温、pH值、电导率、溶解氧、浊度）；

4.控制单元（完成采水/配水/控制输出/仪器同步输入/清洗/反冲洗或补水、除藻等一系列控制工作）；

5.通讯单元（通讯单元支持ADSL/CDMA/GPRS三种方式）

6.站房及辅助设施（站房及辅助设施的选择、规划、建设）

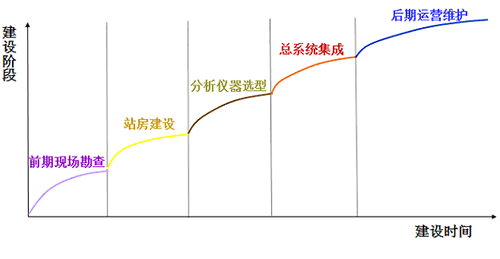

（二）水质自动监测站建设步骤
