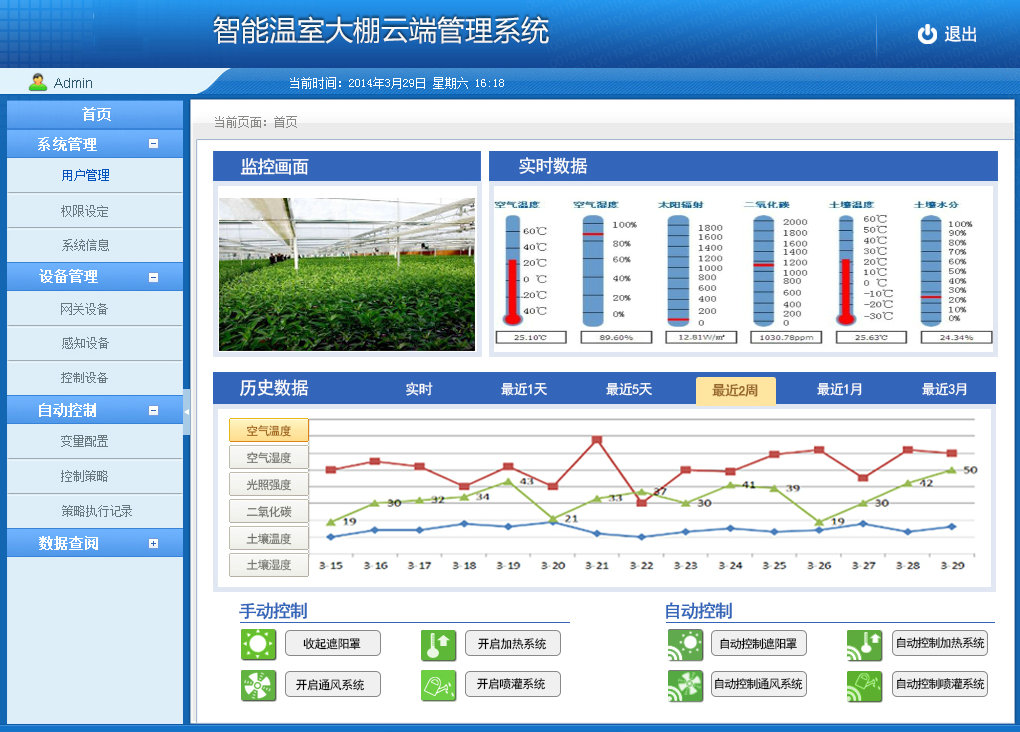

智能温室大棚管理系统

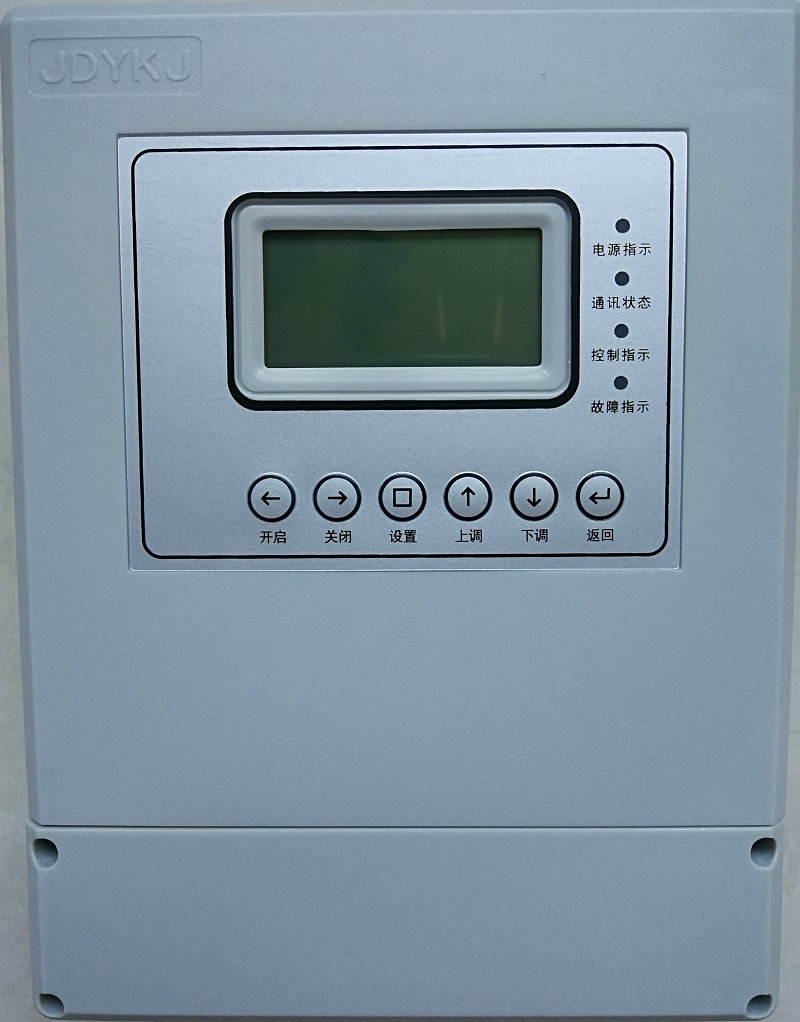

大棚放风控制器

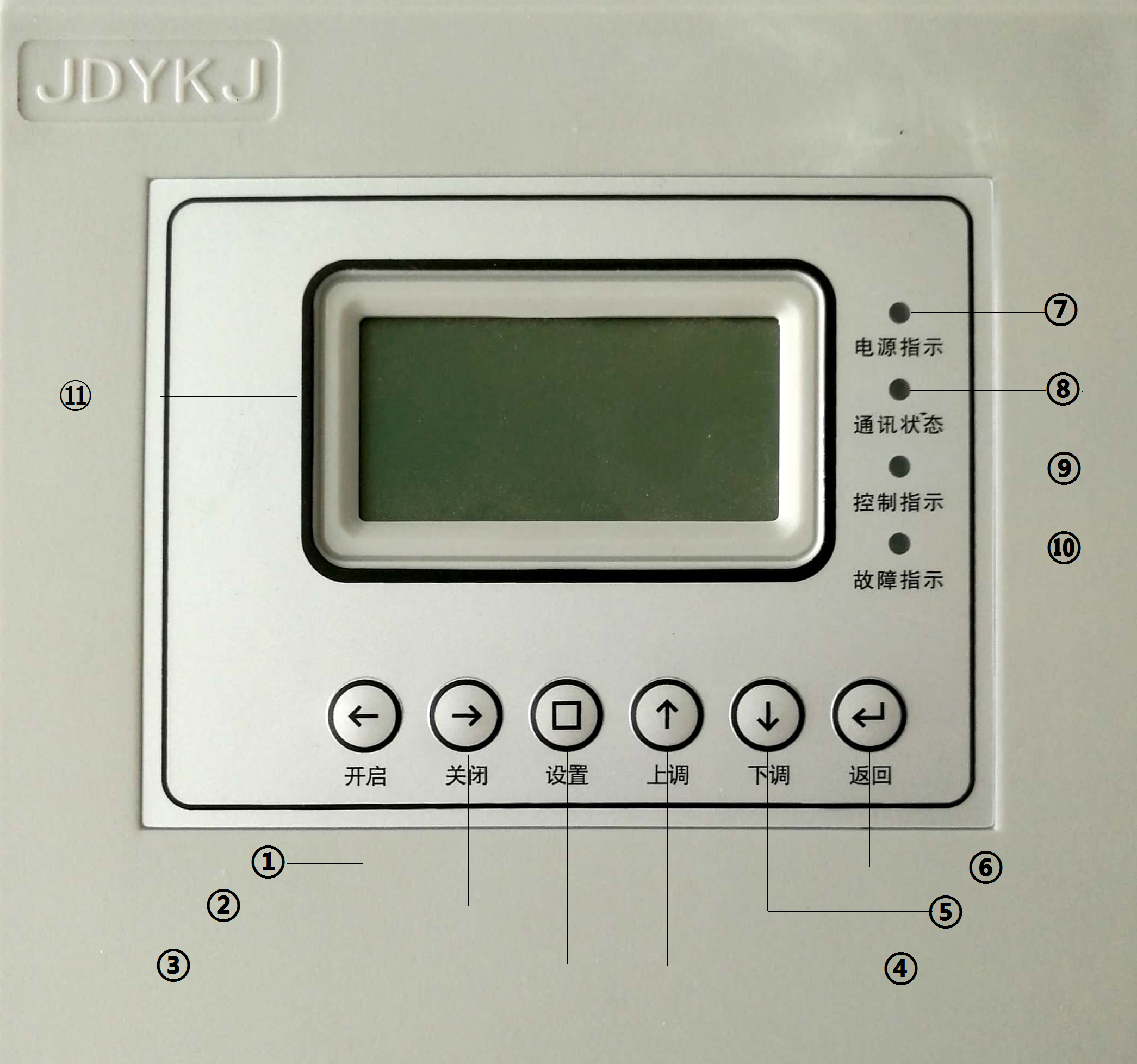

①开启按钮 ②关闭按钮 ③设置按钮 ④上调按钮 ⑤下调按钮

⑥返回按钮 ⑦电源指示 ⑧通讯状态 ⑨控制指示 ⑩故障指示

⑪显示屏

面板功能键和指示灯说明
序号	名称	功能	功能设置
①	开启按钮	设备开启	直接开帘放风。（设置时作数字移位键用）
②	关闭按钮	设备关闭	直接关帘保温。（设置时作数字移位键用）
③	设置按钮	设置参数	设置风帘的开度大小及温度上下限（又做功能转换）
④	上调按钮	设置上调参数	设定风帘的开度增大及温度上限。（设置时作功能转换键用）
⑤	下调按钮	设置上调参数	设定风帘的开度减小及温度下限。（设置时作功能转换键用）
⑥	返回按钮	返回主界面	作直接开启和关闭的停止键，返回上一层菜单，同时完成设定值的确定键。
⑦	电源指示	供电状态指示	电源供电是否正常指示灯
⑧	通讯状态	通讯状态指示	指示灯表示连接移动网络是否正常
⑨	控制指示	控制状态指示	内部后台设置参数是否使用
⑩	故障指示	故障报警指示	表示设备是否有故障等待维修
⑪	显示屏	显示参数窗口	显示开度温度等参数窗口
1	T+	温度传感器接线+	传感器接线方式
2	T-	温度传感器接线-	传感器接线方式
3	L	控制器供电220V	控制器外部供电接线方式
4	N	控制器供电220V	控制器外部供电接线方式
5	OUT+	电机220V供电	电机接线方式
6	N
7	OUT-

详细操作设置方法

1.初试设置：按设置键——按上下键——进入初试设置菜单——按设置键——进入——设置密码（1111）。

A:总开度设置，（假设95CM）设好后，按设置键→进入上标定测试，测试风帘走完设定值后，按设置键完成。
B,按设置键→进行下标定测试，测试风帘走完设定值后，按设置键完成

2.风口设置：按设置键→按上下键→进入风口开度菜单，按上调.下调键
设风口大小，设好后按返回键确定。

3.温度设置：按设置键→按上下键→进入温度设置菜单，在按设置键→
按上调.下调键，设定温度上限下限的设定，设好后按返回键确定。

4.编码设置：生产商保留。
