自动化控制系统操作说明

（一）计算机系统操作

1.计算机开机顺序操作：

1）启动电源开关，等待一段时间后，屏幕上出现要求用户登录的提示，用户直接进入到Windows 7操作系统平台界面。

2）当进入Windows 7操作系统平台界面后，系统会自动进入系统监控系统起始画面。

2.计算机图形监控操作：

1）计算机图形总汇

整个系统分为多个画面：总流程、微涡流斜管沉淀池、气水反洗滤池、滤池参数设定、风机、加药间、报警查询，画面的切换可通过每个画面底部的画面切换按钮。

2）计算机画面流程颜色设置

①当电机或泵运转时，计算机屏幕上的电机或泵图形会变成绿色。

②当电机或泵停止时，计算机屏幕上的电机或泵图形会变成红色。

③当电机或泵有故障时，计算机屏幕上的电机或泵图形会变成黄色。

④当电动阀开到位时，计算机屏幕上的电动阀会变成绿色。

⑤当电动阀关到位时，计算机屏幕上的电动阀会变成红色。

⑥当电动阀正在开或关时，计算机屏幕上的电动阀会变成黄色。

⑦当电动阀有故障时，计算机屏幕上的电动阀会变成灰色。

3.计算机画面分述

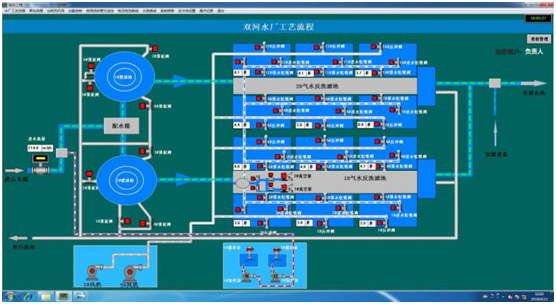

①开机后进入本系统的总流程画面，如下图：

在总流程图中可以看到本系统所有设备的运行状态，查看一些重要的水质量数据，进入其他监控画面可点击画面顶部的按钮进行相应的监控画面。需要控制设备时，单击相应的设备，在控制画面中进行控制。

电磁阀控制画面：

此控制画面中监视阀的各种状态，并且对阀进行手自动操作。

风机、泵控制画面：

此控制画面中监视阀的各种状态，并且对阀进行手自动操作。

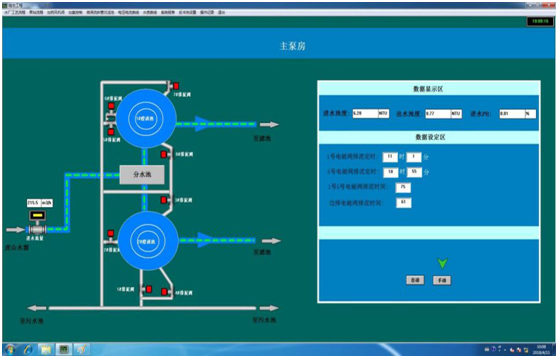

②点击“总流程”画面最顶部的“微涡流斜管沉淀池”按钮框，便会进行微涡流斜管沉淀池的监控画面：

本画面中，可以监控微涡流斜管沉淀池的排泥阀运行状态，查看浊度，流量、毒性分析数据等相关的参数。需要控制设备时，单击相应的设备，在控制画面中进行控制。

数据显示设定区为现场水质仪表的参数，为保证显示数据与现场仪表的一致性，量程设备必须与现场仪表的量程设置一致。

排泥时间设定区为每天自动排泥时间，分为四个时间阶段，如果每天不需要这么多时间段排泥，可将时间设置为0。

排泥阀时间设定区为自动排泥时每个阀打开的时间，此处的单位为秒，设定时需要换算成秒输入。

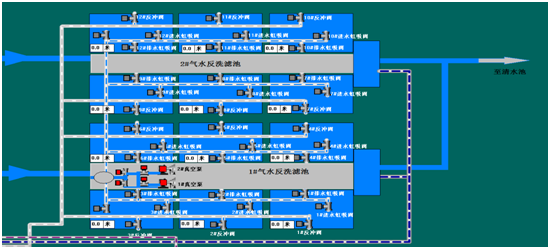

③点击顶部的“气水反洗滤池”按钮框，便会进入滤池系统的监控画面：

在本画面中，可以监控进、排水虹吸阀的开关状态、真空泵的运行状态，各个滤池的液位及出水浊度，需要控制设备时，单击相应的设备，在控制画面中进行控制。

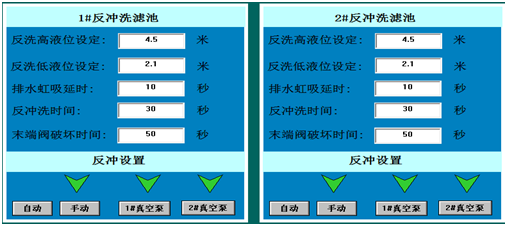

④点击顶部的“滤池参数设定”按钮框，便会进入滤池参数设置监控画面：

在本画面中，可以监控设置滤池的运行状态及工艺参数，系统运行前需先进行参数设置。

进行虹吸形成实际：进行虹吸时阀、真空泵运行的时间。

反冲洗液位：当滤池超过此液位时进行反冲洗。

进水虹吸破坏时间：破坏进水阀动作的时间。

排水虹吸形成时间：反冲洗排水虹吸阀、真空泵运行时间。

气水反冲洗：风机，反洗电动阀运行时间。

排水时间：气水反冲洗后排水时间。

排水虹吸破坏时间：停止排水破坏时间。

当前状态：显示各个滤池动作的步骤。

“系统启动”和‘系统停止’按钮为滤池系统的全自动运行的控制按钮，系统启动后滤池进入全自动运行状态，此按钮变为绿色，系统停止时为红色。

时间反冲洗控制: 为每天反冲洗的时间段，当时间到达设定时间，十二个滤池将依次反冲洗一遍。

出水浊度超标控制：当出水浊度超出此设定值时，十二个滤池将依次反冲洗一遍。

滤池反冲洗液位控制：分“单格冲洗”和“系统冲洗”单格冲洗时，点击“单格冲洗”按钮，此按钮变绿色时为单格冲洗，此时当某滤池的液位超出反冲洗液位设定值时，只执行当前滤池的反冲洗。

点击“系统冲洗”，此按钮变为绿色，当某滤池的液位超出反冲洗液位设定值时，不仅冲洗当前滤池，冲洗完后依次冲洗其他的滤池，直至十二个滤池反冲洗一遍。

“系统启动”时：时间、液位、浊度有任何一个条件满足时执行反冲洗。

注意：各个时间不能设置为零，会导致系统冲洗暂停。

沉沙器液位高时系统会暂停工作，当沉沙器液位高消失半个小时后，点系统复位系统将继续工作。

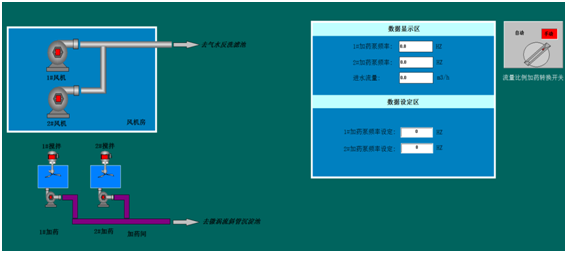

⑤点击顶部的“风机、加药”按钮框，便会进入风机、加药间的监控画面：

在本画面上，风机加药间的设备运行状态，加药计量泵的频率反馈和设定参数，需要控制设备时，单击相应的设备，在控制画面中进行控制。

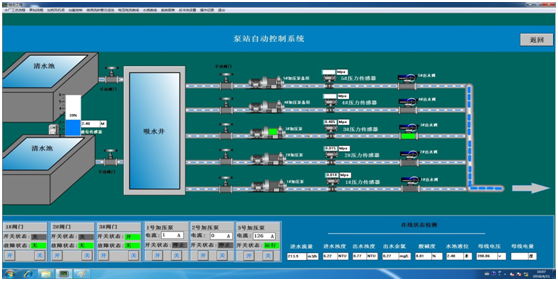

⑥点击“泵站流程”按钮框，便会进入泵站画面：

本界面中，可以监控泵站所有泵的工作状态，工作电流、工作电压、出口压力、泵的运行状态，以及水池液位等。

⑦点击顶部的“报表查询”按钮框，便会进入报警画面：

本画面，可以监控各种报警信息。操作员可以通过报价上工具栏的菜单键确定消息和执行其他功能。

报警产生时,报警信息为红色。

报警离开时，报警信息为深绿色。

经操作员确定过，报警任然存在的，报警信息为蓝色。

经操作员确认过，报警任然消失的，报警信息将消失。

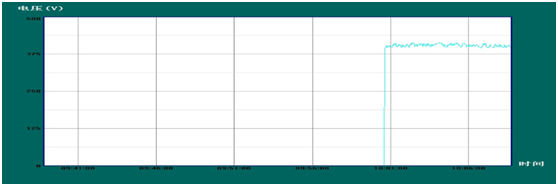

⑧点击顶部的“电流电压曲线”按钮框，便会进入报表界面

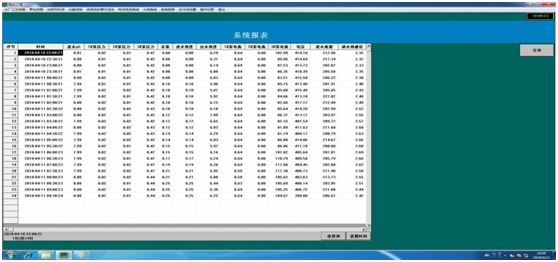

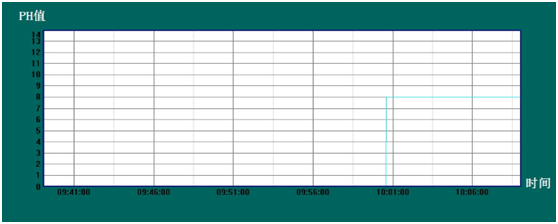

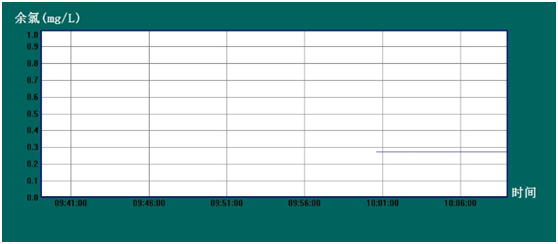

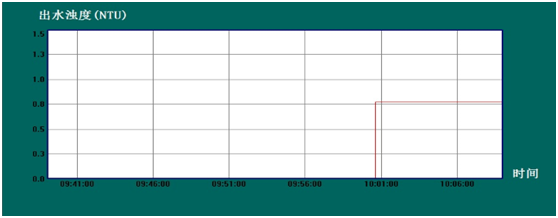

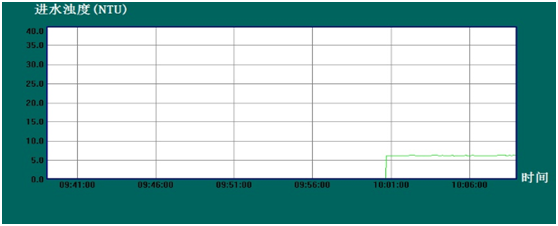

⑨点击顶部的“水质报表”按钮框，便会进入报表界面
