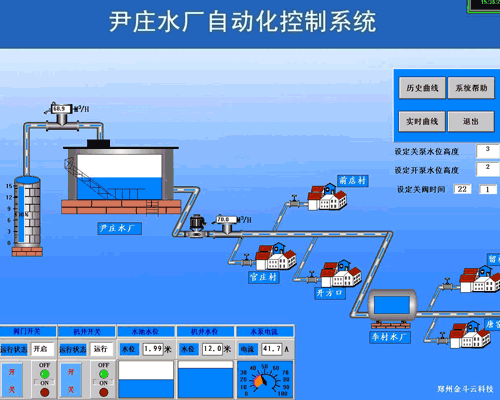

尹庄水厂自动化控制系统

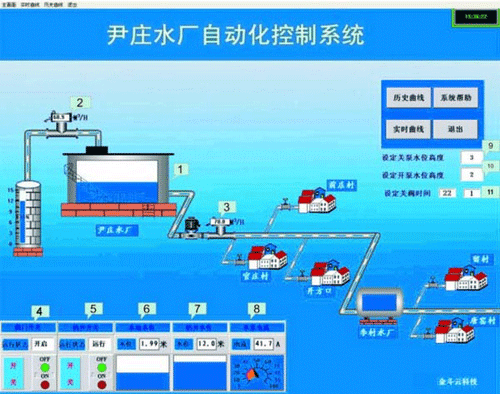

自动化控制系统结构图及功能介绍
图示标注说明：
1.显示水池水位高度、水池内安装静压液位变送器。
2.显示提水管道流量，管道安装电磁流量变送器。
3.显示出水管道流量，管道安装电磁流量变送器。
4.阀门开关，显示阀门开关状态，点击按钮开关阀门，也可远程开关阀门。
5.机井水泵开关，显示机井水泵开关状态，点击按钮开关机井水泵。
6.水池水位数字显示。
7.机井水位数字显示。
8.水泵电流显示，可根据水泵电流判断水泵工作情况，及故障诊断。
9.设定水泵关闭水位，图上显示的3米时，达到水池水位境界线，水泵自动关闭抽水。
10.设定水泵自动抽水水位，水位下降到2米时，水泵自动抽水，可根据情况自行调节需要抽水水位高度。
11.设定自动关闭阀门时间
