张村水厂自动化控制系统

1.工程简介

节水智能灌溉

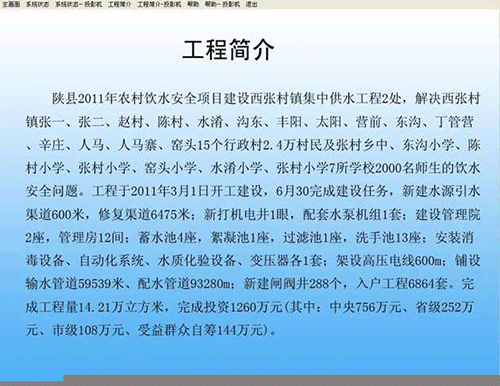

张村水厂于2011年3月1日开工，于6月30日落成，该项目解决了西张村镇大量村民的安全饮水问题。

2.系统组成

张村水利监测系统由主画面、电流电压系统状态、水流水位状态及实时、历史曲线图、故障报警组成。

2.1张村水厂自动化控制系统实时监控界面

一）主画面

节水智能灌溉

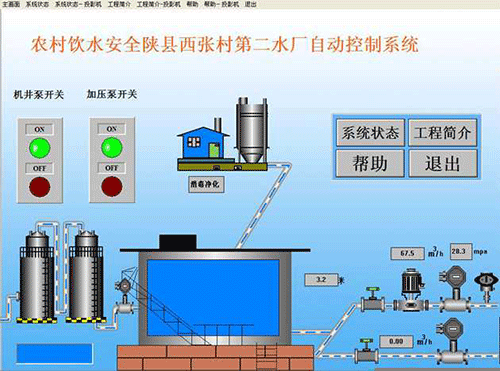

图1. 张村水厂自动化控制系统

1）一号井、二号井、三号井、四号井的实时水位。

2）管道的压力。

3）水流的实时流量。

4）大水池液位。

二）电流电压系统状态画面

节水智能灌溉

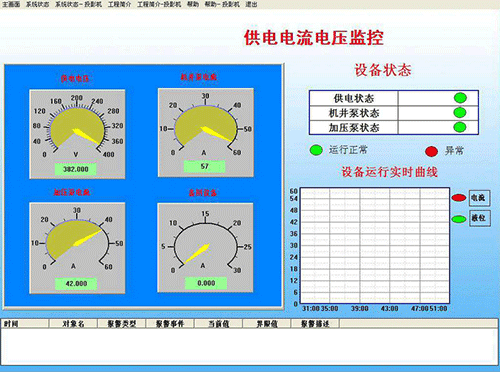

图2. 电流电压系统状态画面

该界面可时实监控水厂系统中的电流表、电压表等设备的状态，同时还可记录当前及历史系统运行状态，形成曲线图，供使用者浏览，方便使用者对系统当前状况进行全方位的把握。

2.2系统曲线图、故障报警

1）曲线图记录，直观简单

自动化检测控制系统的曲线图由实时曲线和历史曲线组成，实时曲线为记录水流、液位及电流的曲线图，方便直观了解供水系统的实时状态。历史曲线图方便总结供水系统的整体运行状态。

2）运行状态报警记录

通过对电机电流和电压的检测，及时控制电机的运行状态，电压及电流超过额定标准系统就会报警。该系统有利于系统安全状态的检测。
