阳店水厂自动化系统

1.水厂监测控制系统概况

1.1灵宝阳店镇水厂监控调度自动化系统:

该监控系统主要用以监测水池水位，管道压力以及管道节点上8个电动阀出水口的流量、总流量，其中远程控制起闭机的开关、泵房内两个电动阀的开关、8个节点上电动阀的开关，并且可以根据水位、压力、流量等的状态达到无人值守开关阀门的效果，依据管道压力、流量判断管道的流量状态，智能控制供水设备工作运行状态。

通过有线、无线信号冗余把水池水位、管道压力、流量等信息传送至计算机，根据所需管道压力值以及流量判断管道水流情况。一旦出现漏水、管道断裂等状况，及时进行远程操作关闭水泵。

1.2操作方法：

一是手动控制，操作员根据流量、压力、液位等情况对水泵进行启动或停止操作；

二是自动控制，根据流量、压力、液位、水泵状态，对处于自动方式的水泵进行启动或停止操作。

2.自动化系统组成

2.1实时数据采集与处理

通过通讯传输设备与水池、泵站进行通信，接收各监测点的水位、流量、压力、电流等数据信息，采集水厂、水池水位以及管网内的压力、流量等数据信息，显示加压泵的电流、电压、频率及工作状态、水池水位以及泵房出水口电磁流量计的流量。采集过程：水位、流量、压力等信息通过4-20MA模拟信号传至分布式采集模块，模块把模拟信号转换成数字信号，再经过RS485，以有线或无线GPRS的形式把模块信号传送到泵站的串口交换机上，串口交换上的数据通过网络传送到水厂控制中心，显示到电脑画面上。控制中心通过网络下达的命令传到串口服务上，继而控制下属的水泵开关。各个节点上的无线信号在传往泵站串口服务器的同时将直接传送到控制中心无线信号接受器上。做到有线和无线的冗余，提高系统的稳定性。

2.2实时监测与报警

实时监测管道压力、流量及水池水位等变化情况，以及启闭机的电流、电压、运行状态等信息，如有越限则即刻报警。

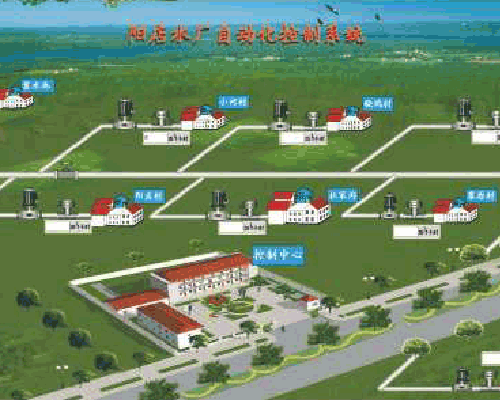

提供供水图形界面：提供水厂运行模拟实景图等，动态地显示出各部分运行情况。实现实时显示水厂各供水环节的运行情况。其中包括：水厂总画面、设备运行状态画面、时实报表画面、历史报表画面及报警画面。

2.3数据采集及传输

数据采集系统主要用以采集管道压力、流量、启闭机及电动阀的开停、电流以及电压等各类参数、信号。

例如：水池监控设备系统采用静压式水位传感器，通过投入式液位传感器对水池水位进行监测、显示进而输出信号，并通过通讯线将水位信号传至计算机管理中心监控画面中显示记录。

信号传输：液位传感器及电磁流量计通过电缆把模拟（4-20MA）信号传送至信号采集模块。采集模块再通过RS485将数字信号传输至计算机。计算机则输出数字量信号到控制模块，继而控制模块通过4-20MA输出信号控制电动阀的开、关及开关度。

网络传输：由于检测现场离控制中心距离较远，故而采用有线、无线冗余技术进行信号传输，即使有线信号或无线信号任一出现问题，网络仍可正常传输信号。

有线信号：使用单模光纤，就近接入广域网络，再通过广域网把信号传到控制中心，对信号进行采集处理及控制。

无线网络:采用GPRS无线传输RS485信号，无线信号可同时传到泵房网络接入点及控制中心，确保信号传输稳定性。如无GPRS网络信号覆盖区域，则拟采无线数传电台对信号进行传输。

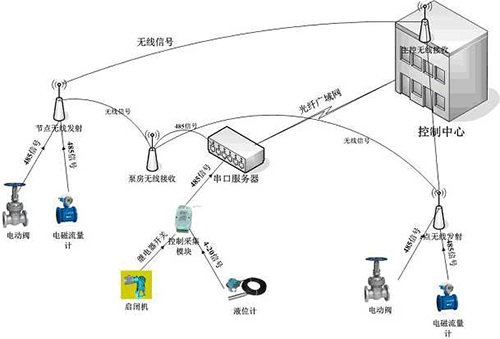

3.系统结构图
